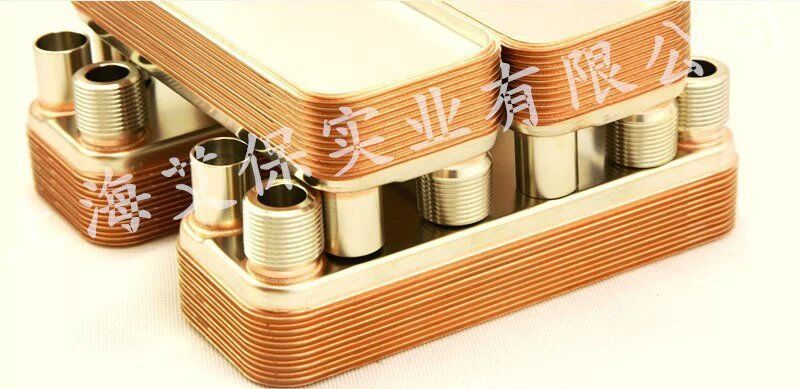

上海艾保釬焊式板式換熱器
上海艾保釬焊板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝經過釬焊加工而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢；釬焊板式換熱器板片的設計使其無死角區域，所以不需拆卸就可在現場進行化學清洗。在大多數情況下，章程流道的排列可使換熱電介質的進、出口都安排在固定板上，這樣的設計可不必在清洗或檢修板片時拆管道，大大縮短了維修工作時間。
一、釬焊板式換熱器工作原理：
釬焊板式換熱器換熱面積由沖壓成波紋狀的薄金屬板構成。流體經過精心布置的角邊接口流經板片之間的通道，冷媒和熱媒總是在相鄰的通道內逆向流動進行換熱。由于釬焊板式換熱器板片邊緣采用焊接，因此介質不會從設備中流出。釬焊板式換熱器各板片的接觸點也是焊接點，以便承受介質的壓力。
二、釬焊板式換熱器的優勢：
釬焊板式換熱器與傳統釬焊板式換熱器相比，具有很高的傳熱效率 ， 并且結構非常緊湊，可以輕松地安裝在空間有限的位置，從而減少整個系統的部件，節約運行成本，為客戶帶來更大的利益。
技術參數
編輯
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
+225℃
|
|
最低工作壓力
|
真空
|
|
最低工作壓力（制冷劑）
|
3.2MPa
|
|
最大工作壓力（水）
|
2.5MPa
|
|
單通道容積
|
0.4L
|
|
水側最大流量
|
105m3/h
|
|
回路組合形式
|
雙回路、單回路
|
釬焊板式換熱器主要優點：1、結構緊湊,容易安裝 2、重量輕,僅相當于管殼式換熱器的20～30% 3、經久耐用,能承受高溫高壓 4、污垢系數低,高湍流降低了污垢系數,從而減少了清洗次數 5、傳熱效率高,用水量少 .
