一、概述
DQ860MA型細分型兩相混合式步進電機驅動器，采用直流24～80V供電，適合驅動電壓24V～80V，電流小于8.0A外徑57～110毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等分辯率要求較高的設備上。
主要特點
1 平均電流控制，兩相正弦電流驅動輸出
2 直流24～80V供電
3 光電隔離信號輸入/輸出
4 有過壓、欠壓、過流、過熱、相間短路保護功能
5 十四檔細分和自動半流功能
6 八檔輸出相電流設置
7 具有脫機信號輸人端子
8 高啟動轉速，高速力矩大
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 電氣參數
|
輸入電壓 |
直流24～80V輸入 |
|
輸入電流 |
小于6安培 |
|
輸出電流 |
2.8A～7.8A |
|
功???耗 |
功耗：80W；?內部保險：10A |
|
溫???度 |
工作溫度-10～45℃；存放溫度-40℃～70℃ |
|
濕???度 |
不能結露，不能有水珠 |
|
氣???體 |
禁止有可燃?xì)怏w和導電灰塵 |
|
重???量 |
約500克 |
二、控制信號接口
圖1是驅動器的接線原理圖
1、控制信號定義
PUL/CW+：??步進脈沖信號輸入正端或正向步進脈沖信號輸入正端
PUL/CW-：??步進脈沖信號輸入負端或正向步進脈沖信號輸入負端
DIR/CCW+： 步進方向信號輸入正端或反向步進脈沖信號輸入正端
DIR/CCW-： 步進方向信號輸入負端或反向步進脈沖信號輸入負端
ENBL+：??脫機使能復位信號輸入正端
ENBL-：??脫機使能復位信號輸入負端
脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。
2、 控制信號連接
上位機的控制信號可以高電平有效，也可以低電平有效。當高有效時，把所有控制信號的負端連在一起作為信號地，低有效時，把所有控制信號的正端連在一起作為信號公共端。 現在以集電極開路和PNP輸出為例，接口電路示意圖如下：
圖1. 輸入接口電路（共陽極接法）
控制器集電極開路輸出
圖2. 輸入接口電路（共陰極接法）
控制器PNP輸出
注意：VCC值為5V時，R短接；
VCC值為12V時，R為1K，大于1/8W電阻；
VCC值為24V時，R為2K，大于1/8W電阻；
R必須接在控制器信號端。
三、功能選擇（用驅動器面板上的DIP開關實現）
1、設置電機每轉步數
驅動器可將電機每轉的步數分別設置為400、800、1600、3200、6400、12800、25600、51200、1000、2000、5000、10000、25000、50000、51200步。用戶可以通過驅動器正面板上的撥碼開關的SW5、SW6、SW7、SW8位來設置驅動器的步數（如表1）：
|
SW5狀態 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
OFF |
|
SW6狀態 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
|
SW7狀態 |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
|
SW8狀態 |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
ON |
|
步數 |
400 |
800 |
1600 |
3200 |
6400 |
12800 |
25600 |
51200 |
1000 |
2000 |
5000 |
10000 |
25000 |
50000 |
51200 |
2、控制方式選擇
撥碼開關SW4位可設置成兩種控制方式：
當設置成“OFF”時，為有半流功能。
當設置成“ON”時，為無半流功能。
3、設置輸出相電流
為了驅動不同扭矩的步進電機，用戶可以通過驅動器面板上的撥碼開關SW1、SW2、SW3位來設置驅動器的輸出相電流（有效值）單位安培，各開關位置對應的輸出電流，不同型號驅動器所對應的輸出電流值不同。具體見表2。
|
輸出電流 (A) |
||||
|
SW1 |
SW2 |
SW3 |
PEAK |
RMS |
|
ON |
ON |
ON |
2.80 |
2.00 |
|
OFF |
ON |
ON |
3.50 |
2.50 |
|
ON |
OFF |
ON |
4.20 |
3.00 |
|
OFF |
OFF |
ON |
4.90 |
3.50 |
|
ON |
ON |
OFF |
5.70 |
4.00 |
|
OFF |
ON |
OFF |
6.40 |
4.60 |
|
ON |
OFF |
OFF |
7.00 |
5.00 |
|
OFF |
OFF |
OFF |
7.80 |
5.60 |
表2
4、半流功能
半流功能是指無步進脈沖200ms后，驅動器輸出電流自動降為額定輸出電流的40%，用來防止電機發熱。
四、功率接口
1、VDC、GND：連接驅動器電源
VDC：直流電源正級，電源電壓直流24～80V。最大電流是6A。
GND：直流電源負級。
2、A+? A-? B+? B-：連接兩相混合式步進電機
驅動器和兩相混合式步進電機的連接采用四線制，電機繞組有并聯和串聯接法，并聯接法，高速性能好，但驅動器電流大(為電機繞組電流的1.73倍)，
串聯接法時驅動器電流等于電機繞組電流。
五、 安裝
周圍要有20mm的空間，不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所。
圖3
六? 故障診斷
1、狀態燈指示
PWR：?? 綠燈，正常工作時亮。
ALM：?? 紅燈，故障時亮，電機相間短路、過壓保護、過熱保護和欠壓保護。
2、故障及排除
|
故?? 障 |
原?? 因 |
解決措施 |
|
LED不亮 |
電源接錯 |
檢查電源連線 |
|
電源電壓低 |
提高電源電壓 |
|
|
電機不轉，且無保持扭矩 |
電機連線不對 |
改正電機連線 |
|
脫機使能RESET信號有效 |
使RESET無效 |
|
|
電機不轉，但有保持扭矩 |
無脈沖信號輸入 |
調整脈沖寬度及信號的電平 |
|
電機轉動方向錯誤 |
動力線相序接錯 |
互換任意兩相連線 |
|
方向信號輸入不對 |
改變方向設定 |
|
|
電機扭矩太小 |
相電流設置過小 |
正確設置相電流 |
|
加速度太快 |
減小加速度值 |
|
|
電機堵轉 |
排除機械故障 |
|
|
驅動器與電機不匹配 |
換合適的驅動器 |
七、驅動器接線

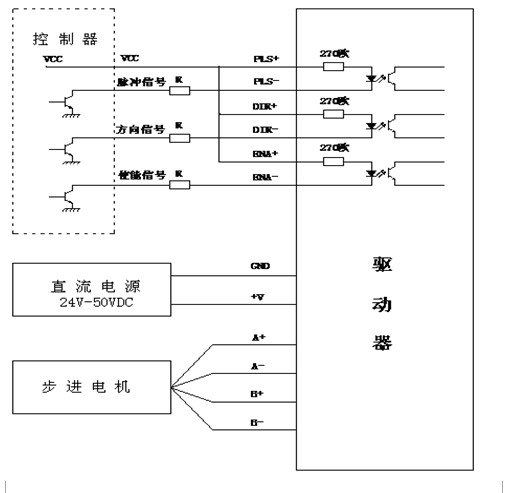

一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器（脈沖源）。以下為典型系統接線圖：
