YHJ800（A）煤礦用本安型激光指向儀使用說明書
一 概述
1、產品特點及用途
YHJ800(A)煤礦用本安激光指向儀（以下簡稱指向儀）采用半導體激光器作為光源，功耗低、光束質量好、體積小、重量輕、安裝使用簡便、性能穩定可靠。配套的KDW127/3.7澆封兼本安型激光指向儀用電源具有過流、過壓、短路保護等功能。對于無交流電源或頻繁移動的場所，可選購本公司配套的YHJ800(A)型本安直流電源。
指向儀廣泛用于礦山巷道掘進時的指向定位；掘進機推進方向的制導控制；煤礦綜采工作面的定位以及公路、鐵路、隧道、涵洞、橋梁、高層建筑、管道安裝的定位、準直。
2、型號的組成及其代表意義
Y H J 800
有效射程
激光
指向
儀器
3、產品執行標準
MT 870-2000《煤礦用防爆激光指向儀》
二、結構特征與工作原理

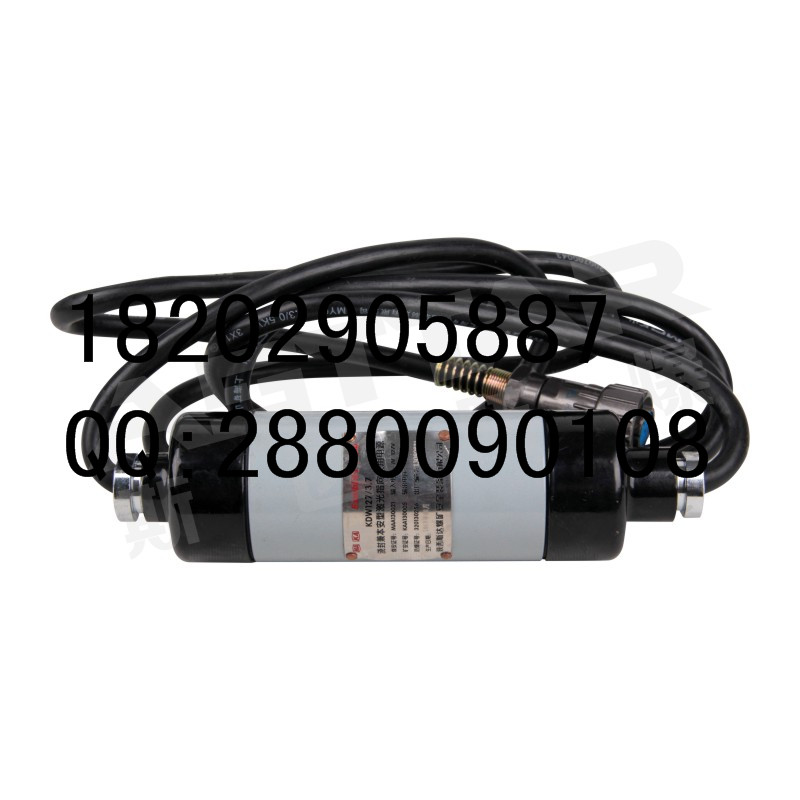

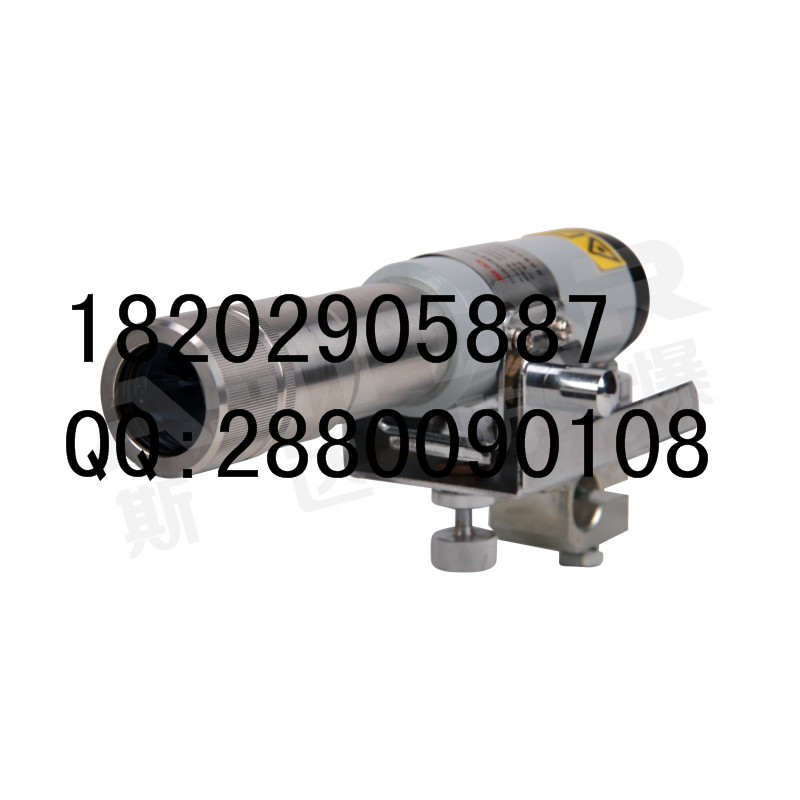

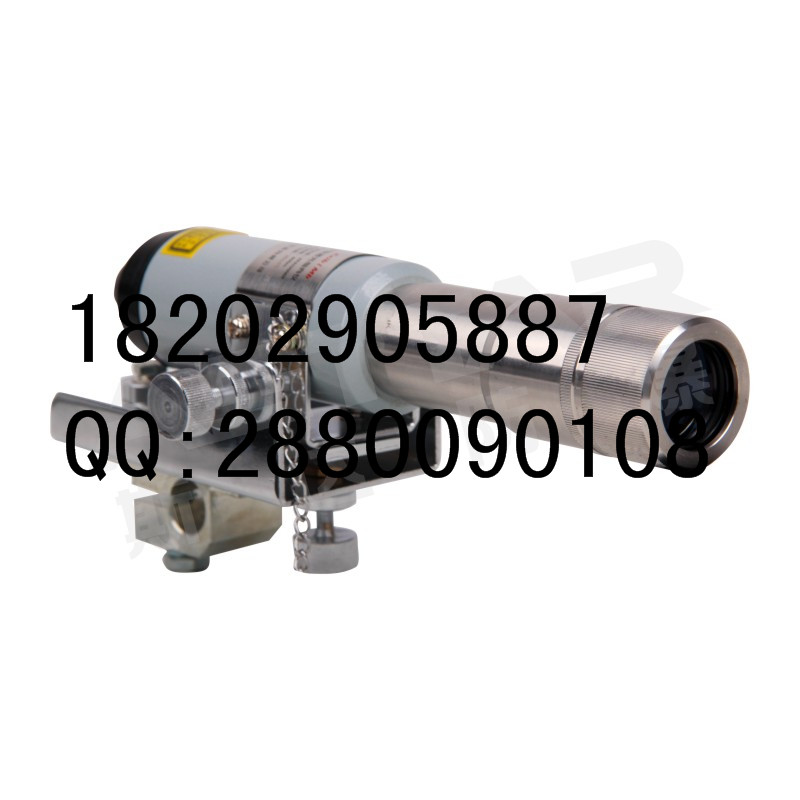

1、指向儀外觀結構見圖1，KDW127/3.7澆封兼本安型激光指向儀用電源結構見圖2，YHJ-800-3.7（A）型本安直流電源結構見圖3。
1 鏡頭蓋 2 調焦鏡筒 3 水平微調旋紐 4 鎖緊螺母 5 垂直微調旋鈕6 錨桿孔
7 錨桿夾持器 8 夾緊螺栓 9 電源輸入插座
圖1
1輸出插頭 2輸出電纜 3外殼 4端蓋 5輸入電纜 6 壓緊螺母
圖2
1 輸出插頭 2 上蓋 3 保護板 4 電纜 5掛環螺釘 6掛環 7電池組 8下殼
圖3
2、工作原理
指向儀采用低功耗半導體激光器發出激光，通過光學系統會聚，使其成為高度準直的激光束，通過調節水平和垂直微調，完成指向工作。
三、主要技術參數
1、YHJ800(A)煤礦用本安激光指向儀
|
技術參數 |
技術指標 |
|
有效射程 |
≥800 m |
|
激光出射功率 |
≤5 mW |
|
光斑直徑 |
≤70 (在800m處) mm |
|
激光器工作電流 |
≤60 mA |
|
激光束水平調節范圍 |
≥±2.5度 |
|
激光束垂直調節范圍 |
≥±2.5度 |
|
工作方式 |
連續 |
|
防爆型式 |
ExibI |
|
外形尺寸 |
Φ46×230×110 |
|
質量 |
≤1.63 Kg |
2、KDW127/3.7型電源
|
技術參數 |
技術指標 |
|
額定輸入電壓 |
AC 127 V |
|
額定輸出電壓Ue |
DC 3.7 V |
|
最高輸出電壓Uo |
5.0 V |
|
最大輸出電流I0 |
0.25 A |
|
防爆型式 |
Exm[ib]I |
|
外形尺寸 |
Φ52×197 |
|
質量 |
≤1.46 Kg |
3、YHJ-800-3.7（A）型本安直流電源
|
技術參數 |
技術指標 |
|
額定輸出電壓Ue |
3.6 V |
|
最高輸出電壓Uo |
4.2 V |
|
最大輸出電流I0 |
2.7 A |
|
蓄電池容量 |
＞8000 mAh |
|
防爆型式 |
ExibI |
|
外形尺寸 |
99×44×144 |
|
質量 |
≤0.81 Kg |
