CD4型便攜式多參數測定器使用說明書
一、概述
1、產品特點及用途：

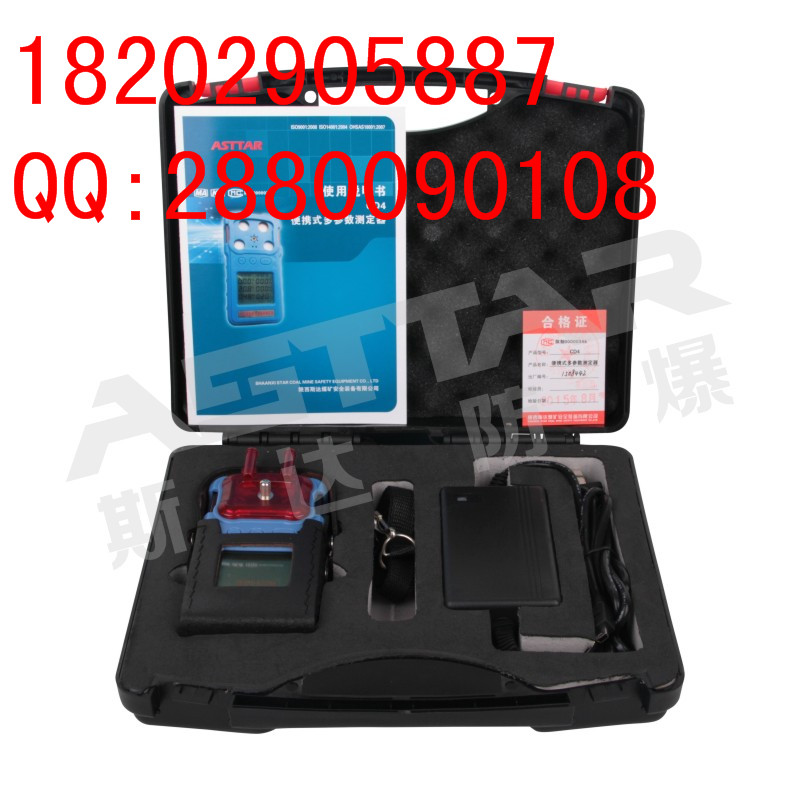

CD4型便攜式多參數測定器（以下簡稱測定器）是由載體催化元件、電化學原理傳感器、嵌入式微控制器芯片和LCD顯示屏組成的電子測定器?？梢詫?shí)時檢測環境空氣中甲烷、氧氣、一氧化碳、硫化氫四種氣體的濃度，同時具有日期、時間、溫度和濕度顯示，聲光報警、自動背光、欠壓報警等功能；測定器具有體積小、重量輕、操作簡單、攜帶方便、準確可靠等優點。
測定器廣泛適用于煤礦井下、冶金化工、環?，F(xiàn)場等環境，可進行甲烷、氧氣、一氧化碳、硫化氫的監測，并在超限時進行聲光報警。
2、型號組成及其代表意義：
|
C |
D |
4 |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
參數數量 |
||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
多參數 |
||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
測定器 |
||
|
|
|
|
|
|
|
|
|
|
|
|||
3、產品執行標準：
GB 3836-2010《爆炸性氣體環境用電氣設備》
AQ 6207-2007《便攜式載體催化甲烷檢測報警儀》
MT 703-2008《煤礦用攜帶型電化學式一氧化碳測定器》
MT 704-2008《煤礦用攜帶型電化學式氧氣測定器》
MT 1084-2008《煤礦用硫化氫檢測測定器》
Q/SD 008-2012《CD4便攜式多參數測定器》
二、結構特征與工作原理

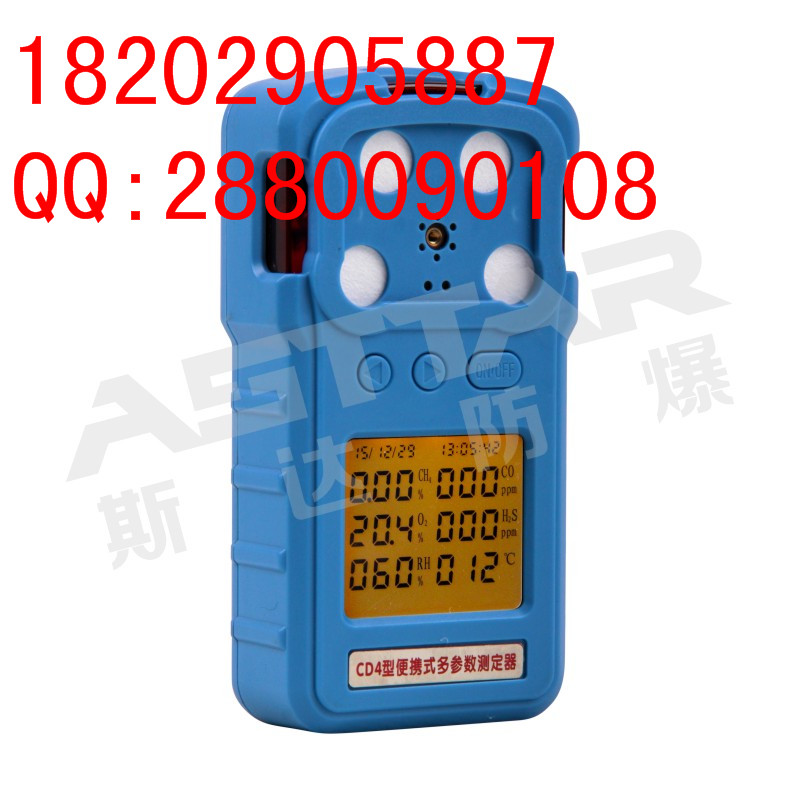

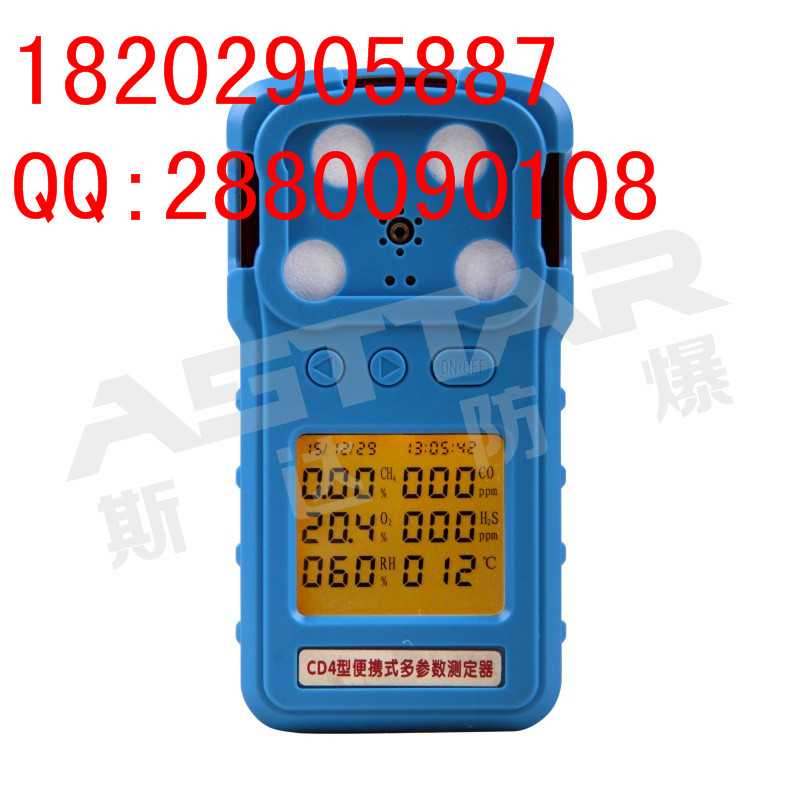

1、測定器結構特征如圖1所示：
|
1.校驗罩 2.傳感器窗口 3.光報警窗口 4.聲報警窗口 5.左移/減值鍵（◄） 6.右移/加值鍵（►） 7.開關/確認鍵（ON/OFF） 8.液晶顯示屏 9.充電接口 10.電池組 11.殼體 12.電路板 13. 校驗罩固定螺釘 |
|
圖1
2、工作原理
測定器由載體催化元件、電化學原理傳感器、信號調理電路、微處理器、人機接口和聲光報警等電路組成。載體催化元件和電化學原理傳感器把氣體中甲烷、一氧化碳、氧氣和硫化氫濃度轉化為與氣體濃度成正比的電信號，電信號經調理電路濾波放大，微處理器模數轉換、智能分析處理后，通過液晶屏顯示出被測氣體的濃度：當甲烷、氧氣、一氧化碳、硫化氫中任一參數達到或超出設置的報警點時，測定器發出聲、光報警信號。測定器具有超量程甲烷沖擊保護措施，當甲烷濃度≥4.00%時, 測定器在報警的同時自動切斷黑白元件的供電。
測定器可顯示當前日期、時間、儀器通訊地址編號。以上信息在LCD液晶屏的左上角切換顯示。當儀器進行調零、標定、報警點設置或通過485總線與外部進行通訊時，LCD液晶屏右下角分別閃爍顯示“調零”、“標定”、“報警點”或“通訊” 提示字符。

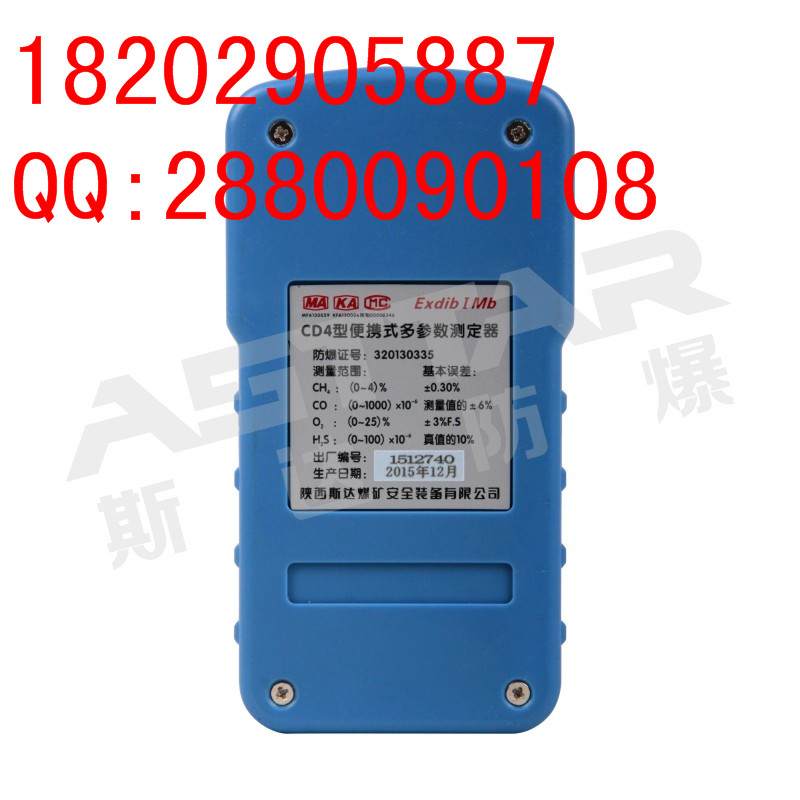

三、主要技術指標（見表1）
|
項目 |
技術參數 |
||||||||||
|
參數 |
CH4（%） |
CO（1×10-6） |
O2（%） |
H2S（1×10-6） |
|||||||
|
測量范圍 |
0.00～1.00 |
1.00 ～3.00 |
3.00 ～4.00 |
0～20 |
20～100 |
100 ～500 |
500 ～1000 |
0.0～5.0 |
5.0 ～25.0 |
0～49 |
50～100 |
|
基本誤差 |
±0.10% |
真值的±10% |
±0.30% |
±2×10-6 |
±4×10-6 |
測量值的±5.0% |
測量值的 ±6.0% |
±0.5% |
±3%F.S |
±3×10-6 |
真值的10% |
|
報警點 |
測量范圍內任意設定，出廠時設定為1.00% CH4 |
測量范圍內任意設定，出廠時設定為24×10-6 CO |
測量范圍內任意設定，出廠設定為18.0%O2 |
測量范圍內任意設定，出廠設定為10×10-6 H2S |
|||||||
續上表
|
響應時間 |
≤20s |
≤45s |
≤35s |
≤45s |
|
分辨率 |
0.01 |
1 |
0.1 |
1 |
|
傳感器壽命 |
≥1年 |
≥2年 |
≥2年 |
≥2年 |
|
顯示方式 |
LCD液晶顯示 |
|||
|
報警方式 |
聲、光報警 |
|||
|
電池組 |
由3節1800mAh鎳氫電池串聯組成，外串1.4Ω/16W限流電阻后用環氧樹封裝，構成本安電池組件。額定電壓Ue：3.6V，最大工作電流（報警時）：≤180mA，最高輸出電壓Uo：4.2V，最大輸出電流Io：2.5A。 |
|||
|
連續工作時間 |
≥10小時（充足電后） |
|||
|
欠壓報警 |
當電池電壓低于3.40V時，蜂鳴器周期性的發出“嘀、嘀”聲音提示，當電池電壓低于3.15V時，儀器自動關機，需充電后再使用。 |
|||
|
防爆型式 |
ExibdⅠMb 礦用本質安全兼隔爆型。 |
|||
|
外形尺寸 |
65mm× 125mm× 32mm |
|||
|
重量 |
0.5Kg |
|||
|
使用環境 |
溫度：0℃～40℃；相對濕度：≤98%；大氣壓力：80 kPa～116 kPa ； 風速：不大于8m/s ；具有爆炸性氣體混合物的危險場所。 |
|||
