▲技術參數
多參量畢托管流量計 氣體流量計 蒸汽流量計 自帶溫壓補償是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。
▲特征描述
● 可電池供電現場顯示無須外接電源工作2-3年
● 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
● 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
● 自帶溫度壓力傳感器
● 氣體、蒸汽自動溫度壓力補償
● 量程比1:60
1:100 1:200 1:400
● 氣體可顯示溫度、壓力、工況流量、標況流量等參數
● 蒸汽可顯示溫度、壓力、密度、質量流量等參數
● 可對流量傳感器線性進行分段矯正
● 微差壓可以測量10Pa-6000Pa
● 用戶不需要做任何調試裝上即可使用
● 開放平臺，可根據用戶要求定制算法
● 可靠性高，用戶不需做任何維護
● 傳感器逐點補償，溫度穩定性高
● 隔爆設計，隔爆等級ExdIICT4
▲多參量變送器規格
|
測量范圍 |
表壓:0-0.05至0-40Mpa |
|
過載范圍 |
與測量范圍有關，最低1Mpa，最高40Mpa |
|
精度等級 |
0.05級0.1級0.2級0.5級 |
|
工作電源 |
內置3.6VDC 24VDC |
|
輸出信號 |
三線制頻率(0-1000Hz) 2線/3線制電流(4-20mA)四線制485(modbus-rtu)可選 |
|
溫度范圍 |
介質溫度-200-600℃工作溫度-40-85℃儲存溫度-45-125℃ |
|
溫度影響 |
0.03%F.S./℃ |
|
電器連接 |
接線端子 |
|
防護等級 |
IP65 |
|
螺紋接口 |
M20x1.5內螺紋 |
|
抗震動性 |
20g,20-5000Hz |
|
抗沖擊性 |
100g,11ms |
|
外殼材質 |
鋁合金 |
|
使用壽命 |
>1x108壓力循環 |

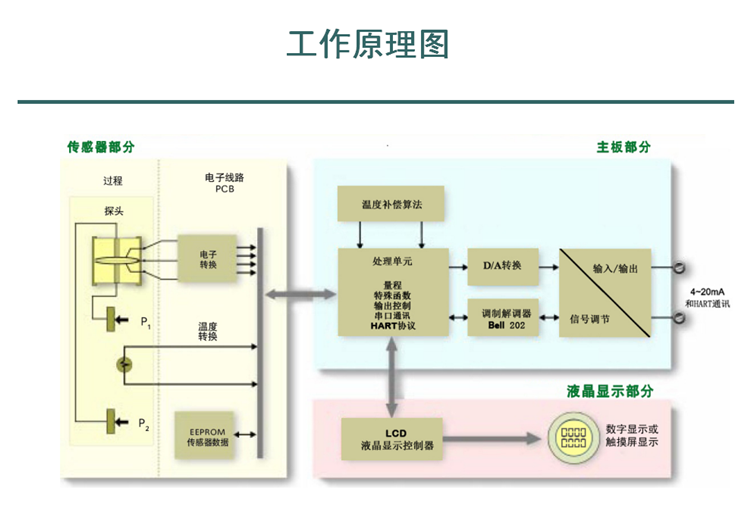

▲工作原理圖
▲安裝注意事項
由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：
1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫?zé)龎淖兯推鳌?
2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。
3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。
4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

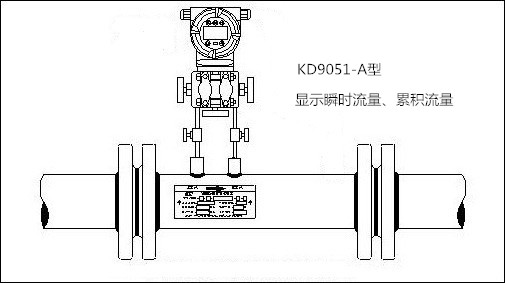

▲安裝示意圖

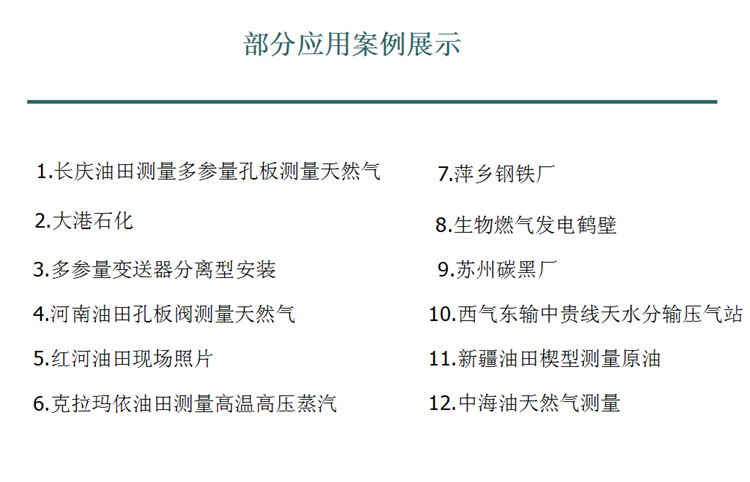

▲用途/應用案例

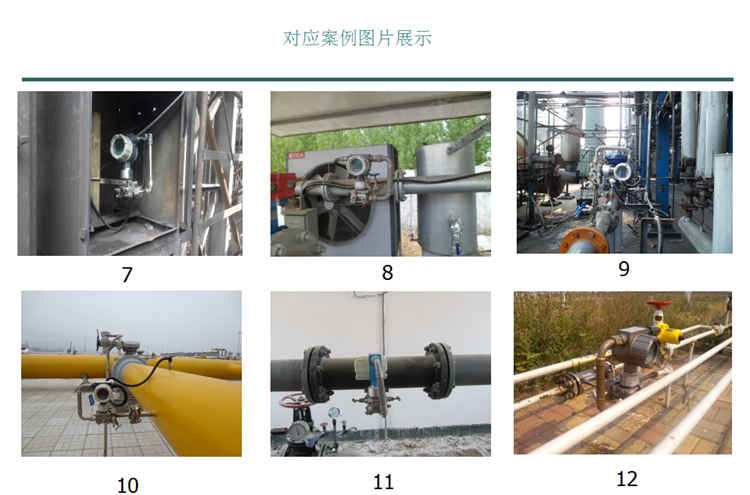

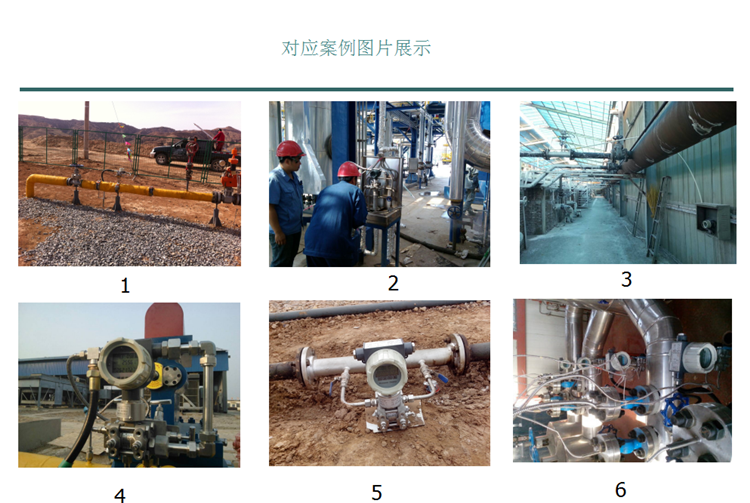

▲案例現場
▲概述
畢托管流量計是根據設備于管道中流量查看件發作的差壓,已知的流體條件和查看件與管道的幾何標準來核算流量的表面。 畢托管流量計由一次設備(查看件)和二次設備(差壓變換和流量閃現表面)構成。通常以查看件方法
畢托管流量計是根據設備于管道中流量查看件發作的差壓,已知的流體條件和查看件與管道的幾何標準來核算流量的表面。
畢托管流量計由一次設備(查看件)和二次設備(差壓變換和流量閃現表面)構成。通常以查看件方法對畢托管流量計分類,如孔板流量計、文丘里流量計、均速管流量計等。
二次設備為各種機械、電子、機電一體式差壓計,差壓變送器及流量閃現表面。它已發展為三化(系列化、通用化及標準化)程度很高的、品種標準雜亂的一大類表面,它既可測量流量參數,也可測量其它參數(如壓力、物位、密度等)。
畢托管流量計的查看件按其效果原理可分為:節約設備、水力阻力式、離心式、動壓頭式、動壓頭增益式及射流式幾大類。
查看件又可按其標準化程度分為二大類:標準的和非標準的。
所謂標準查看件是只要依照標準文件計劃、制作、設備和運用,無須經實流標定即可斷定其流量值和核算測量過失。
非標準查看件是老到程度較差的,沒有列入世界標準中的查看件。
畢托管流量計是一類運用最廣泛的流量計,在各類流量表面中其運用量占居首位。這些年,因?yàn)楦鞣N新式流量計的問世,它的運用量百分?jǐn)?shù)逐漸下降,但現在仍是最主要的一類流量計。
