產品詳情

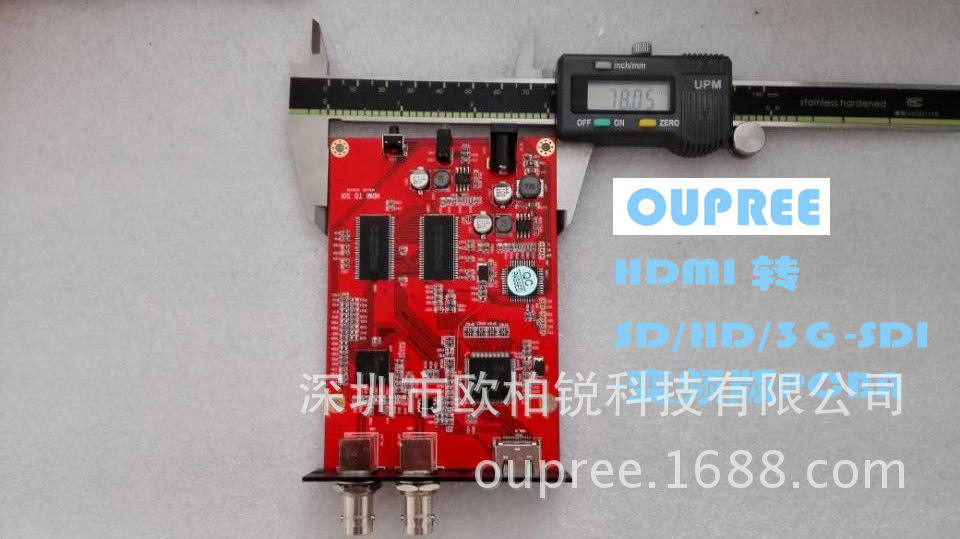

歐柏銳科技轉換器PCBA方案
品牌：質保三年
保修：質保一年
應用機箱內部系統集成
OEM/ODM代工服務
購買前請確定：
1.產品應用（分析可行性）
2.產品特殊定制要求（軟硬件/外觀尺寸結構）
3.起訂量（MOQ）≥50pcs
4.交貨期
5.配件（默認不包含線材/電源/包裝/外殼等）
合作方式
1.打樣開發：1pcs PCBA樣板 包含設計畫板，洗板
貼片，測試驗證費等6000元/次+材料成本費用
2.批量平均：將開發打樣費用平攤只MOQ量產數上
品牌：獲得專享工程師免費技術支持≥2小時/張
（保障購買任意一個轉換器都能完整正常工作）
支持全球?qū)崟r(shí)遠程視頻觀看轉換器應用與操作
OPR-HS104V HDMI轉SDI高清轉換器支持將高清HDMI 信號轉為廣播級SDI信號輸出，將標準的帶音頻的高清或者標清HDMI數字信號轉為廣播級質量的高清或標清數字分量串行接口信號SDI和獨立的模擬音頻通道進行輸出, 以實現聲音及圖像同步傳輸(在廣播級的SDI設備中顯示或編輯)。
特性（Features）
HDMI輸入接口
提供高清數字分量串行接口SDI（SD/HD-SDI）輸出接口.
提供電源適配器 5-24 V DC接口.
支持撥碼開關，調節SDI固定分辨率輸出
支持HDMI1.3版本并向下兼容.
支持HDMI信號格式 EIA/CEA-861D標準.
支持HDMI帶寬24bit~30bit.
支持HDCP1.2版本.
支持HDMI EDIE智能識別.
支持SDI輸出標準兼容SMPTE-259/274/296/372/424/425/292.
支持SDI音頻（SDI信號嵌入8通道音頻,24bit位寬）
支持輸出3G/HD-SDI 720/1080P 50Hz/60Hz,最高傳輸速率1.485G/S.
支持輸出視頻流暢，無信號丟失、偏屏和屏幕抖動.
產品專業于廣電播出機房及非編系統，安裝簡便（無軟件與驅動安裝）.
熱傳導考慮設計,滿足7天*24小時在線運行要求.
通過 CE, FCC, RoHS 認證.
專為2U機箱設計
完整支持音頻采樣率
規格（Specifications）
| 產品名稱 | HDMI轉SDI高清轉換器 | |||||
| 輸出信號 | 3G/HD-SDI | |||||
| 輸入信號 | HDMI(1.3 CTS) / HDMI A類型 | |||||
| 接口類型 |
輸入接口：1HDMI A口 輸出接口: 1路 3G/HD-SDI (SMPTE 292M, 424M) / BNC |
|||||
| 功耗 | 5V DC (±0.5V) / 500mA ± 10% 最大6.5瓦 適配器供電 | |||||
| 輸入分辨率 |
1920x1080p(60/59.94/50/30/29.97/25)Hz |
|||||
| 輸出分辨率 |
SDI分辨率輸出可調至指定輸出， 如果顯示器不支持所需要的分辨率，會降低輸出關閉撥碼開關執行原始分辨率顯示。 |
1920x1080p(60/59.94/50/30/29.97/25)Hz
576I |
||||
| 信號指標 |
阻抗75歐姆 直流電平偏移為 0V±500mv 信號電平為 800mv±10% 反射損耗 SD-SDI為13db以下 HD-SDI為10db以下 上升下降時間 SD-SDI為 400ps 到1500ps HD-SDI小于270ps 上升下降時間差小于10% 抖動小于0.2UI p-p |
|||||
| 認證 | RoHS | |||||
| 溫度 |
運行溫度. -10 °C ～ 50 °C (14-122°F) 相對濕度. 30%～ 85% 保存溫度. -10 °C ～ 85 °C (14~176°F) |
|||||
| 尺寸 | 135(W) x 110(L) x 26(H) mm | |||||
| 外殼材質 | 鋁合金 | |||||
| 包裝說明 |
① HDMI- SDI主機 * 1Pc |
|||||

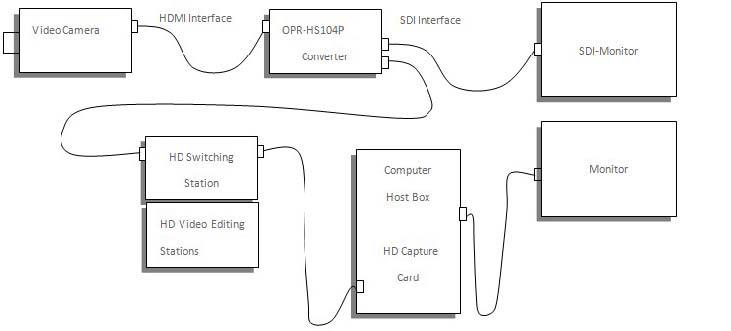

應用（Application）
|
