PTX7517壓力變送器的詳細介紹
一、概述：
PTX7517壓力變送器，PTX7517 桿式壓力傳感器采用進口芯片組裝，體現世界一流壓力變送器工藝，結構緊湊、堅固、便于安裝、使用方便；零點可以在外部連續調節，遷移范圍；適用于多種場合全天候惡劣危險環境和各類腐蝕性介質。
二、技術參數：
量程：0~0.1KPa~60MPa，具體產品的量程詳見產品銘牌。
測壓形式：表壓（G）絕壓（A）密封壓（S）負壓（N）
補償溫度：-10~70℃
工作溫度：-10~70℃
綜合精度：0.25級、0.5級
輸出選擇：4-20mA；1~5V（具體產品的輸出詳見產品銘牌）
電源電壓：24VDC
三、接線方式：
紅線： +24V （赫斯曼接頭的1）
黃線： 電源負 （赫斯曼接頭的2）
四、結構尺寸
電子外殼：316不銹鋼殼體
主體結構：316不銹鋼
壓力接口：G1/4（可特殊加工）。
四、零點調試：
卸下赫斯曼接頭，如圖１所示。
調滿調零圖形１+24VDC- 24VDC4-20mA負載電阻其中變送器的滿程在出廠前已經調好，現場可進行零位和滿程調整。
備注 擰下接頭時注意內部有引線若要擰下來固定蓋子時 請務必一只手固定插頭另一只手旋松固定蓋子 擰緊蓋子時方法同上。

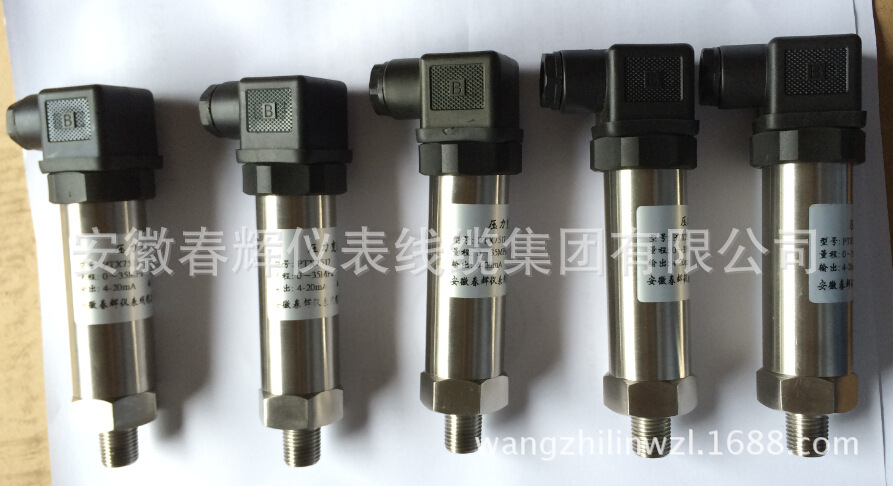

五、產品照片:
