產品詳情

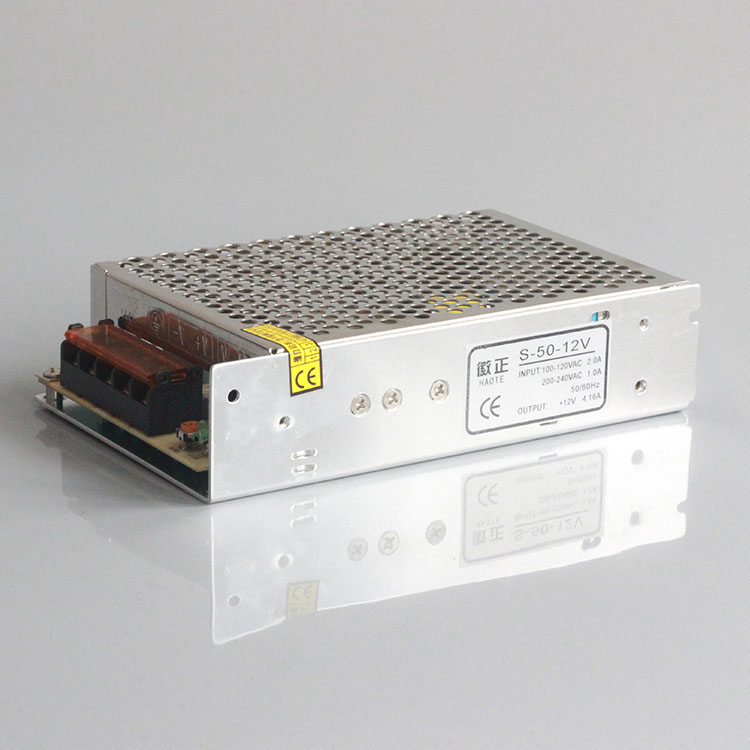

S-120W開關電源產品名稱:S-120W開關電源產品系列:開關電源系列產品型號:S-15W開關電源 · 低價格、高可靠· 105℃輸出電容器· 全球適用AC輸入電壓· 效率高、工作溫度低· 軟啟動電流、有效降低AC輸入沖擊· 有短路保護、過載保護· 體積孝重量輕· 100%滿負荷燒機測試· 內裝EMI濾波器、紋波極小
溫州皓騰電氣有限公司主要經營配電開關控制設備、電器成套設備及配件、安防設備、自動化設備、機電設備、氣動元件、液壓元件、閥門、變壓器、風機、絕緣子、電子元器件、儀器儀表（不含計量器具）、電線電纜、五金件、電力設備制造、加工、銷售；貨物進出口、技術進出口。，注冊資本1000000萬元，公司是浙江溫州電氣機械及器材制造業的知名企業，公司堅持誠信、互利，為客戶提供最好的服務和最實惠的價格，我公司的辦公地址在樂清市柳市鎮后街工業區，如果您對我們的產品服務有興趣，請?jiān)诰€咨詢或者撥打我們的電話，聯系手機號碼是13968706370。熱誠歡迎各界朋友前來參觀、洽談業務
型號性能S-250-5S-250-12S-250-15S-250-24直流輸出電壓5V12V15V24V輸出電壓容差(注2)±2%±1%±1%±1%額定輸出電流50A20.8A16.6A10.4A輸出電流范圍0-50A0-20.8A0-16.6A0-10.4A紋波及噪音(注3)75mVp-p100mVp-p100mVp-p100mVp-p進線穩定度(注4)±0.5%±0.5%±0.5%±0.5%負載穩定度(注5)±1%±0.5%±0.5%±0.5%直流輸出功率250W250W250W250W效率71%78%78%82%直流電壓可調范圍 10,-5%±10%±10%±10%輸入電壓范圍85～132VAC/170～264VAC 選擇 47～63Hz;240～370VDC輸入電流1.3A/115V 0.65A/230V沖擊電流冷啟動電流 18A/115V 36A/230V漏電流< 0.5mA/240VAC過載保護115%～150% 電流限制 復位:自動恢復過電壓保護……高溫保護……溫度系數±0.03%/℃(0～50℃)啟動、上升、保持時間200ms,100ms,30ms抗震性10～500Hz,2G 10min./1周期,時長60分,各軸耐壓性輸入輸出間:1.5KVAC,輸入與外殼:1.5KVAC,輸出與外殼:0.5KVAC隔離電阻輸入輸出間,輸入與外殼,輸出與外殼:500VDC/100MΩ工作溫度、濕度-10℃～ 50℃，20%～90%RH存儲溫度、溫度-20℃～ 85℃,10%～95RH外形尺寸 重量 安全標準滿足UL1012EMC標準EN55022,EN55024,EN61000其它性能……注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
|
型號 |
SCN-1000-12 |
SCN-1000-15 |
SCN-1000-24 |
SCN-1000-48 |
||||||
|
輸出 |
直流輸出電壓 |
12V |
15V |
24V |
48V |
|||||
|
輸出電壓容差 |
±1% |
±1% |
±1% |
±1% |
||||||
|
額定輸出電流 |
80A |
66A |
42A |
21A |
||||||
|
輸出電流范圍 |
0-80A |
0-66A |
0-42A |
0-21A |
||||||
|
輸出功率 |
1000W |
1000W |
1000W |
1000W |
||||||
|
紋波及噪音 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
||||||
|
直流電壓可調范圍 |
±5%；由外部2～5V電壓控制，可調節輸出電壓在額定電壓的40%~100%范圍值內 |
|||||||||
|
啟動、上升、保持時間 |
2000ms, 50ms, 20ms 滿載 |
|||||||||
|
輸入 |
輸入電壓范圍 |
90～130VAC / 180～260 VAC47～63 Hz；由開關選擇260～370VDC |
||||||||
|
交流輸入電流 |
13A/115 VAC 8.0A/ 230 VAC |
|||||||||
|
效率 |
80% |
85% |
86% |
87% |
||||||
|
沖擊電流 |
45A/230V |
|||||||||
|
漏電流 |
3.5 mA/240VAC |
|||||||||
|
保護特性 |
過載保護 |
110%～135% |
||||||||
|
保護方式：電流限制，延遲關斷，重新啟動 |
||||||||||
|
過電壓保護 |
110%~135% |
|||||||||
|
保護方式：切斷輸出，重新啟動 |
||||||||||
|
高溫保護 |
TSW1（功率管）溫度>100 ℃時切斷輸出，重新啟動 |
|||||||||
|
環境 |
工作溫度、濕度 |
-10℃～+65℃，20%～90 %RH |
||||||||
|
保存溫度、濕度 |
-20℃～+85℃，10%～95 %RH |
|||||||||
|
抗震性 |
10～200Hz，2G 10min./1周期，時長60分鐘，各軸 |
|||||||||
|
安全 |
耐壓性 |
I/P-O/P, I/P-FG:1500VAC |
||||||||
|
絕緣電阻 |
I/P-O/P, I/P-FG, >100M Ohms / 500VDC |
|||||||||
|
符合標準 |
安全標準 |
符合UL1950,CSA22.2,IEC60950 |
||||||||
|
EMC標準 |
符合FCC Part 15 Class A |
|||||||||
|
其它 |
尺寸 |
291*132*68mm （L*W*H） |
||||||||
|
重量/包裝 |
2.5Kg/8pcs/24.0kg/CARTON |
|||||||||
|
特殊功能 |
直流電壓可調、遠程控制和電壓補償信號接口、并聯功能（參考端子使用說明） |
|||||||||
|
備注 |
1．所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。 |
|||||||||
|
2．紋波和噪聲電壓是在20MHz帶寬示波器帶12英寸雙絞線末端加0.1μ和47μ電容時測得。 |
||||||||||
|
3．容差是電壓設定誤差、電壓調整率和電流調整率之總和。 |
||||||||||
|
4．本電源考慮做為一個器件安裝在最終設備上，該設備必須重新確認它的EMC指標。 |
||||||||||
