基于屏蔽布線具有的優勢能助力互聯網的快速發展，很多大型數據中心都是使用屏蔽布線系統，因此使用屏蔽布線系統是以后網絡布線的主要趨勢之一。下面我們來看看網絡布線的過程中屏蔽布線相關的問題。
第一、什么是EMC特性?
EMC是電磁兼容性，是指電子設備或網絡系統具有一定的抵抗電磁干擾的能力，同時不能產生過量的電磁輻射。也就是說，要求該設備或網絡系統能夠在比較惡劣的電磁環境中正常工作，同時有不能輻射過量的電磁波干擾周圍其它設備及網絡的正常工作。
第二、如何測量屏蔽和非屏蔽系統之間的性能差異?
FTP電纜的屏蔽系統的優勢是提供較UTP電纜更好的EMC性能，它是基于將系統隔絕于外部電磁環境。因為外部存在的電磁環境會影響到整個布線系統的數據傳輸。到目前為止，還沒有性能指標或測試方法來表達或比較EMC性能。
第三、UTP電纜是理想的平衡傳輸系統，為什么還要用FTP電纜?
UTP電纜是通過芯線的雙絞來達到EMC性能，這意味著EMI首先被UTP電纜所接收，隨后才被抵消。但是，隨著頻率的提高，UTP的EMC性能將會 下降。經過測量發現，將電纜雙絞只能滿足到30MHz的EMC性能，對于更高的電磁干擾雙絞線將無能為力。而到目前為止，大多數的實際網絡應用的工作頻率都低于30MHz。
并且，理想的平衡傳輸系統是不存在的。UTP電纜的平衡特性并不只取決于部件本身的質量(如絞對)，而會受到周圍環境的影響。因為UTP周圍的金屬、隱蔽的“地”、施工中的牽拉、彎曲等等情況都會破壞其平衡特性，從而降低EMC性能。
事實上，我們安裝電纜是通常會將它穿入金屬導管、塑料導管或者其他有著不同接地阻抗的保護中。所以，要獲得持久不變的對地性能，只有一個解決方案：在 所有芯線外加多一層鋁箔進行接地。鋁箔為脆弱的雙絞芯線增加了保護，同時為UTP電纜人為的創造了一個平衡環境。這意味著基于FTP電纜的屏蔽解決方案是與環境無關。FTP是融合了UTP的平衡特性和施工靈活性和STP的屏蔽效果，即平衡與屏蔽原理的完美結合。
第四、FTP電纜的屏蔽原理是什么?

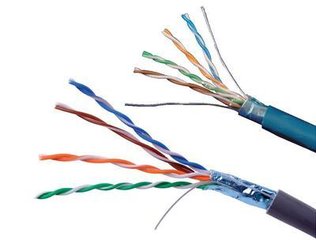

不同于雙絞線的平衡抵消原理，F(xiàn)TP電纜是在四對雙絞線的外面加多一層或兩層鋁箔，利用金屬對電磁波的反射、吸收和趨膚效應原理(所謂趨膚效應是指電 流在導體截面的分布隨頻率的升高而趨于導體表面分布，頻率越高，趨膚深度越小，即頻率越高，電磁波的穿透能力越弱)，有效的防止外部電磁干擾進入電纜，同 時也阻止內部信號輻射出去，干擾其它設備的工作。
通過實驗表明，頻率超過5MHz的電磁波只能透過38μm厚的鋁箔。如果讓屏蔽層的厚度超過38μm，例如耐克森的FTP電纜為兩層25μm厚的鋁箔 屏蔽，就使能夠透過屏蔽層進入電纜內部的電磁干擾的頻率主要在5MHz以下。而對于5MHz以下的低頻干擾可應用雙絞的原理有效的抵消。
