應急照明燈具的控制與接線方式

　　應急照明是指在正常照明系統因發生故障或必須切斷正常電源，不再提供正常照明的情況下，用于確保疏散通道被有效地辨認和使用，確保處于潛在危險之中的人員的安全以及確保正常活動繼續進行的照明。它包括：疏散照明、安全照明與備用照明。應急照明的設計有許多種方式，但在具體工程中如何科學、完善地設計好應急照明系統卻是一件非常重要的事情。對于一些沒有設置火災自動報警系統而且安裝的應急照明燈具不多且較為分散、規模不大的建筑物，設計人員常常采用自帶蓄電池的燈具作為應急照明，而這些燈具在火災時如何實現強制點亮呢？切斷主電源，靠自帶的蓄電池作為消防電源？這似乎又有悖于規范的要求（消防時要求切斷非消防線路）。本著可靠、規范、靈活、經濟實用的原則，筆者對火災應急照明燈具的控制及接線做些嘗試，以達到不同場所對應急照明燈具的控制要求（應急燈具自帶蓄電池只在消防線路斷電時投入運行）。

　　應急照明的控制原理

　　消防應急燈具連接的主電供電方式與控制方式應保證在火災發生時，能使所有消防應急燈具全部切換到應急工作狀態。《火災自動報警系統設計規范》（GB 50016-98）第6.3.1.8條規定：“消防控制室在確認火災后，應能切斷有關部位的非消防電源，并接通警報裝置及火災應急照明燈和疏散標志燈”。在實際工程應用中，常常采用正常照明的一部分兼疏散照明用，其分散的就地?zé)艟唛_關狀態是處在不確定的狀況下，事故停電時處于常亮狀態的疏散指示燈和點亮狀態的應急照明燈不存在自動點亮的問題，而處于熄滅狀態的疏散標志燈和應急照明，就必須使其強制點亮。

　　盡管應急照明的控制有多種方式，但其原理是相同的，如圖1所示，當手動時，按下開燈按鈕S1，接觸器線圈KM得電，其常開觸點閉合，接觸器完成自鎖，燈具點亮；自動時，火災自動報警聯動觸頭K接到來自火災探測器的信號后閉合使得接觸器線圈KM得電，其常開觸點閉合，接觸器完成自鎖，燈具點亮。按下關燈按鈕S2后，接觸器線圈失電，其常開觸點復原，受控?zé)魷纭?

　　設置有自動報警系統的應急照明燈具的控制及接線

　　疏散指示照明在實際工程中通常都是常亮的，因此其不存在自動點亮的問題，如前文所述，兼做正常照明應急照明燈具，由于其受開關控制，其狀態是不定的，這就要求在消防時使其全部強制點亮。

　　應急照明燈具的常用控制及接線

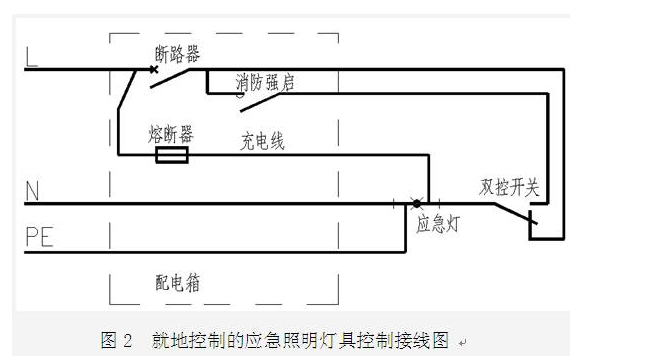

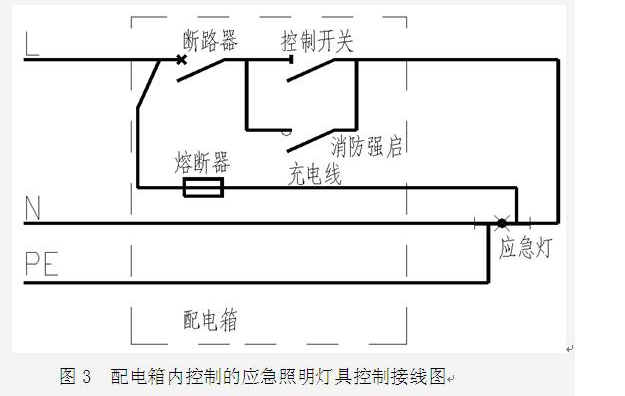

　　自帶蓄電池應急照明燈具的常用控制及接線如圖2與圖3所示。與普通照明接線相比，在圖2與圖3中在首先是在出線回路中增加了一根控制線及與其串聯的交流接觸器的主觸點，并用熔斷器對充電線路進行保護。

　　無自動報警系統的應急照明燈具的控制及接線

　　對于無火災自動報警系統的建筑，應急照明燈具在火災時如何強啟，在各大論壇上都有爭論，也很令設計師們感到迷茫。首先，我們要明確一個概念，消防應急燈具在火災時要求強制點亮而不是自動強制點亮，只有明確這一點，對于無火災自動報警系統的應急燈具的強制點亮才有意義。因此，對于無火災自動報警系統的應急燈具，在火災時我們必須人為的使其強制點亮，當然相關工作人員可以通過設在配電箱內的強啟按鈕來實現應急燈具的強制點亮，但火災時相關工作人員也不一定正好就在此建筑物內，當工作人員跑到該建筑內的配電箱去強制點亮這些應急照明燈具時可能就為時已晚，因此對于無火災自動報警系統的建筑物，消防應急照明燈具的強制點亮，最可靠的是由處于該建筑物內的普通人員來進行。下面就結合此思路對無火災自動報警系統的應急照明燈具的點亮做如下探討，如下圖所示：

　　圖4中應急燈采用節能自熄式開關（電子觸摸式定時開關、振動式定時開關、聲控定時開關），平時由節能開關控制，火災應急時，工作人員可以通過設在配電箱內的強啟按鈕S1使應急照明燈具強制點亮，同時在本樓的普通人員也可以通過按動設在本樓各處顯眼位置的應急強啟按鈕S3強啟應急照明燈具，而當應急情況需要解除時，工作人員按下設在配電箱內的解除應急強啟按鈕S2既可。

　　當設計人員不采用節能自熄式開關，而采用普通面板開關控制兼作應急照明的燈具時，只需把圖像中的定時開關改成普通面板開關就行了。

　　白熾燈應急照明線路

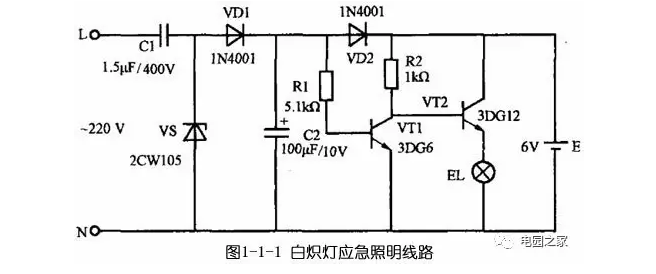

　　白熾燈應急照明線路如圖1-1-1所示。當市電電網正常供電時，220V的交流市電電壓經電容C1壓，再經二極管VD1的半整流和電容C2的濾波后，以約90mA的脈沖電流給電池充電。與此同時，因?yàn)榫w管VT1基極加上正偏壓而處于導通狀態，使VT2處于截止?fàn)顟B(tài)，燈泡EL不亮。一旦市電電網斷電，晶體管VT1由導通變成截止，VT2由截止變成導通，燈泡點亮。二極管VD2的作用是隔離電池和VT1的基極，保證市電一停，VT1轉向截止。市電恢復供電后，VT1導通，EL熄滅，電路復位。

　　圖1-1-1中的EL為6.3V、0.15A的小燈泡，電池可用4節1號電池，也可用6V蓄電池。

　　熒光燈應急照明線路

　　熒光燈應急照明線路如圖1-1-2所示。晶體管VT與變壓器T的一次繞組構成電感三點式振蕩器，將蓄電池的交流電壓經變壓器的升壓作用，在L3上得到較高的交流電壓，從而點亮8W熒光燈，作為應急燈使用。

　　電阻R為晶體管VT的基極偏置電阻，適當調整它可改變逆變輸出功率。

　　制作時，變壓器的磁芯可用電視機的行輸出變壓器的磁芯，L1用Φ0.35mm漆包線繞40圈，L2用Φ0.35mm漆包線繞40圈，L3用Φ0.16mm漆包線繞300圈。晶體管VT選用3DD15A，電阻阻值為1kΩ左右，功率為1/8W。

　　消防應急燈線路

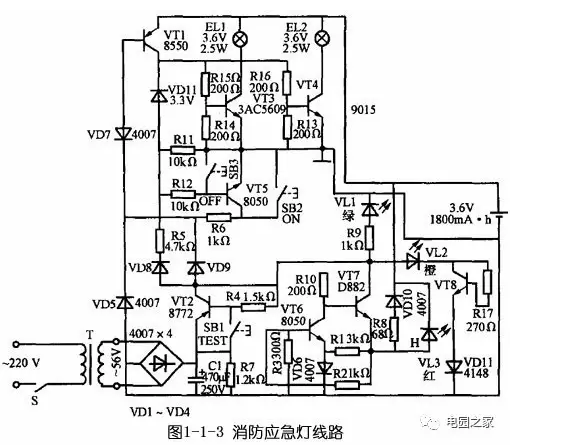

　　消防應急燈線路如圖1-1-3所示。該線路被廣泛安裝于公共場所的走廊、消防通道內，屬于消防專用設備。其工作原理如下。

　　⑴燈光控制電路：由VT3、VT4、VT5、VT7和按鈕SB2、SB3構成燈光控制電路。在無市電時，按一下按鈕SB2（開），VT5飽和導通，VT5的集電極電流通過R12使VT7維持導通；VD11反向擊穿工作在穩壓狀態；VT5的集電極電壓給VT3、VT4提供偏置電壓使其導通，EL1、EL2點亮。當按一下按鈕SB3（關）時，VT7截止，VT5不具備導通條件，燈熄滅。

　　當有市電供電時，外接電源經VD9使VD7反向截止．VT5無法導通，按鈕SB2和SB3都不能控制燈EL1、EL2的開和關。

　　停電后二極管飽和導通，構成點燈電路條件，EL1、EL2點亮；來電后VD7負極電位變高又反向截止，VT5截止，燈滅（起到自動控制的作用）。點燈控制電路中VD7、VT7通過R6工作在臨界狀態，按鈕SB2、SB3只起到觸發作用。

　?、齐姵爻潆婋娐罚和饨与娫碫T2、VT6、R8、VD10對電池進行恒流充電。當有外接電源供電時，充電電流經R8、VD10向電池充電，且使充電指示燈VL3點亮。

　　⑶電源電路：220V交流電壓經變壓器變壓、整流濾波，由VT1集電極輸出4.6V直流電壓，主要提供給電路供電源充電，并經R9使VL1發光指示。

　?、闰?yàn)電路：當按住試驗按鈕SB1不放時，VT1截止。VD7負載電位變低而正偏導通，使VD5導通，滿足點燈條件，VL1、VL2點亮；松開按鈕SB1燈隨即熄滅。試驗電路的作用是測試點燈電路是否正常。

　　⑸障顯示電路：由VD13、VT8、R17和VD11組成故障顯示電路，如果外接電源電壓過高使VT8導通，VL2點亮，指示過電壓故障。

　　人的生命只有一次，確保應急照明燈具在消防時真正能夠點亮，是火災發生時保障人員安全疏散的重要前提。民用建筑內的應急照明的控制及接線既要滿足消防的要求，保證其可靠性，同時又要靈活、方便、經濟與實用，在人員安全的前提下，降低業主的投資。
