產品介紹
MS系列錨索張拉機具用途

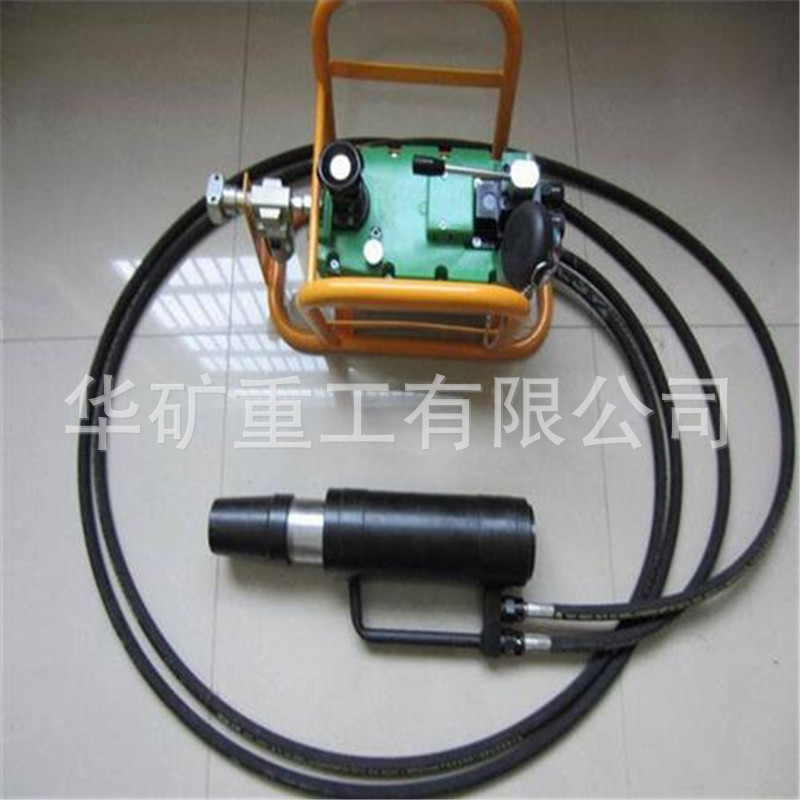

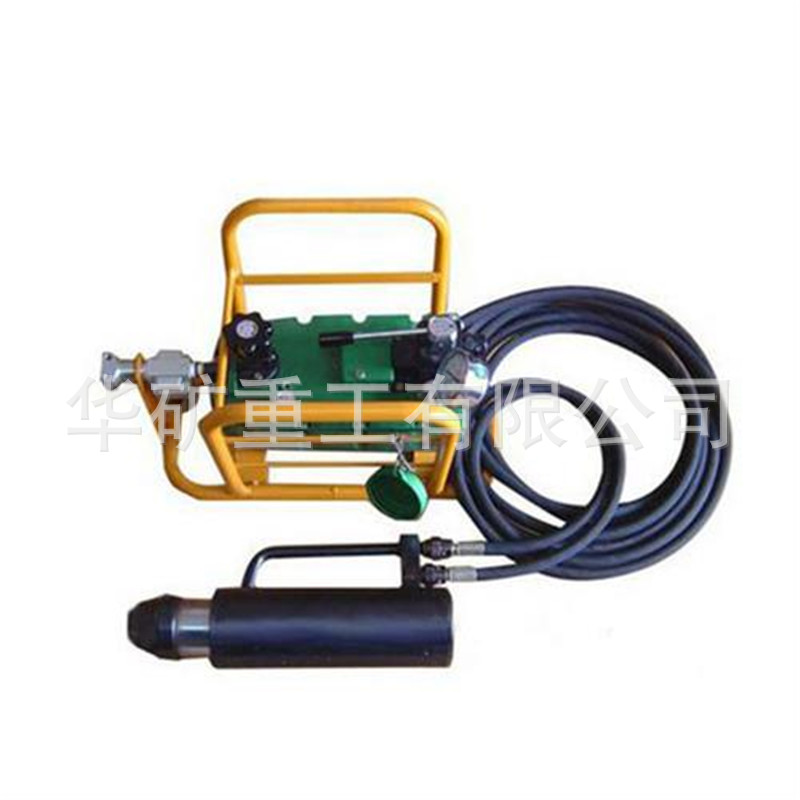

錨索張拉機具由預應力張拉千斤頂、帶單向閥的快速接頭、高壓油管、手動油泵（氣動油泵，電動油泵）等組成，主要用于煤礦巷道錨索支護時張拉錨索并安裝錨具，也可用于橋梁、隧道、高速公路等張拉預應力鋼絞線。
MS系列錨索張拉機具介紹
液壓泵站在開始工作時，油液被柱塞吸入高、低壓吸油單向閥，通過高、低壓排油單向閥壓入工作張拉千斤頂，當壓力升到1.5MPa時，則低壓溢流閥打開，低 壓油溢回油箱；在上述基礎上，高壓柱塞繼續工作，壓力逐漸升高。推動張拉千斤頂工作，從而實現對錨索的張拉。然后，撥動換向閥，實現活塞反向運動而退錨。 當壓力超過63MPa時，則高壓閥打開，高壓油從高壓閥溢回油箱，壓力始終保持在63MPa。
MS系列錨索張拉機具特點
1.張拉千斤頂內置工具錨，不但實現自動錨固和自動退錨，而且保證了操作安全，提高了工作效率。
2.總體結構合理、性能優越、操作簡單、使用安全。
MS系列技術參數
|
型 號 |
MS-15/120 |
MS-15/180 |
MS-18/180 |
|
罪大工作壓力 Mpa |
55 |
55 |
55 |
|
額定工作壓力 MPa |
55 |
55 |
55 |
|
承壓面積 cm2 |
21.36 |
35.1 |
35.1 |
|
額定張拉力 kN |
120 |
180 |
180 |
|
穿孔直徑 mm |
Φ17.5 |
Φ21 |
Φ21 |
|
適用錨索（鋼絞線）直徑mm |
Φ15.24 |
Φ15.24 |
Φ17.8 |
|
一次張拉行程 mm |
150 |
150 |
150 |
|
高壓油管內徑 mm |
Φ6 |
|
|
|
手動油泵重量（含油）kg |
12.5 |
12.5 |
12.5 |
|
張拉千斤頂重量（含油）kg |
9.8 |
17.5 |
17.5 |
